اکستراکتور برقی ۸ قاب ES080 شرکت Gul Chichak
صنعت زنبورداری کشور برای بهره گیری از فن آوری های نو، به تجهیزیات مدرنی نیاز دارد که بتواند جوابگوی واقعیت های زنبورداری باشد. تنوع کیفیت قابها در زنبورستانها، اختلاف دمایی در نقاط مختلف کشور، سبک سیم بافی های مختلف در زنبورستانها، سرعت عمل مورد نیاز برای برداشت عسل، لزوم تخلیه کامل قابها خصوصا در برداشتهای طبیعی، نیازمند ابزاری منعطف و در عین حال پرقدرت و سریع است.
پس از ارائه اکستراکتور ۱۲ قابه شعاعی در اواسط دهه ۸۰، متوجه شدیم درصد قابل توجهی از زنبورداری کشور برای بهره گیری از فن آوری های نو، به تجهیزی نیاز دارد که بتواند جوابگوی واقعیت های زنبورداری ایران باشد. نتیجه بیش از دو سال تحقیق و نمونه سازی، برای اولین بار در سال ۹۰ در اکستراکتور ترکیبی ES080 نمایان و به بازار عرضه شد.
استقبال کم نظیر هموطنان و همکاران زنبوردارمان در اقصی نقاط ایران، ضمن اینکه قوت قلبی برایمان بوده است نشان از درستی مسیر این محصول می دهد.
در این محصول هشت سبد در فاصله ای تعریف شده از محور تعبیه شده اند که هر کدام بصورت مستقل یک شان را در برمیگیرند. این سبدها هنگام بارگیری شان ها بصورت شعاعی قرار می گیرند و پس از دورگیری اکستراکتور، تحت نیروی گریز از مرکز، حالت مماسی بخود گرفته و در نتیجه نیروی تخلیه عسل، در کل شان بصورت مساوی تقسیم میشود. با توجه به وجود شبکه محکم و غیر منعطف در دو طرف سبد، قابها از خطر هرگونه شکستی در امان مانده و لذا میتوان دستگاه را در دورهای بالاتری تنظیم و بهره برداری کرد که به راندمان و سرعت بالای تخلیه می انجامد.
مزایای اکستراکتور برقی ۸ قاب ES080A
این محصول دارای تغییر جهت چرخش، و ترمز الکترونیکی بوده و کلیه قسمتهای درگیر با عسل از جنس استیل انتخاب شده اند.
در سیستم انتقال قدرت از الکتروموتور به شفت، از روش تسمه پولی استفاده شده است. این روش ضمن اینکه وزن دستگاه را حدود بیست کیلو کاهش داده است، تعمیر نگهداری گیربکس را حذف کرده و صدای مزاحم آنرا از بین برده است. در سیستم تسمه پولی فقط از هر چند سال یک بار نیاز به تعویض تسمه معمولی که توسط هر فرد غیر فنی هم امکان پذیر هست خواهد بود.
جهت افزایش عمر مفید دستگاه، سیستم یاتاقان بندی دستگاه با بهره گیری از چهار یاتاقان از انواع: رول بیرینگ مخروطی جهت کنترل نیروهای عمودی، بلبرینگهای شعایی برای کنترل نیروهای شعایی، و یک یاتاقان خود تنظیم برای همراستایی شفتها استفاده شده است.
شفت دستگاه دو تکه هست به این مفهوم که قسمت چرخنده روی یک شفت و قسمت انتقال قدرت روی شفت جدا سوار هستند. این دو شفت بصورت نر و مادگی روی هم سوار میشوند. دو تکه بودن شفت این امکان را میدهد که در صورت نیاز قسمت چرخنده که سبدهای شان را روی آن سوار هستند، براحتی از مخزن خارج شود.
قدرت الکتروموتور بهینه شده این محصول، و استفاده از سیستم اینورتر که جریان راه اندازی را عملا حذف کرده است، ضمن کاهش مصرف برق، استفاده از موتورهای صحرایی با ظرفیتهای پایین را عملی کرده است.
در جای جای طراحی این محصول تلاش شد است تا وزن محصول کاهش بیابد. کاهش وزن دستگاه با حفظ همه کارایی های دستگاه، خواسته اغلب مشتریان و زنبورداران بوده است.
بعنوان مثال الکتروموتور مورد استفاده، از نوع بدنه آلومینیومی که وزنش بیش از ۵۰ درصد از نمونه های همنراز خود سبکتر است و خنک کندگی بالایی دارد، می باشد.
مشخصات فنی اکستراکتور برقی ۸ قاب ES080A
✅ظرفیت: ۸ قاب لانگستروت
✅جنس قسمت چرخنده: استیل ضد زنگ ۳۰۴
✅جنس مخزن: استیل ضد زنگ ۳۰۴ روکش دار
✅ضخامت مخزن: ۰٫۷ میلیمتر – جوشکاری فول آرگون
✅ارتفاع شیر تخلیه: حدود نیم متر
✅قطر شیر تخلیه: ۴۵ میلیمیتر (اسمی ۲ اینچ)
✅جنس شیر: استیل
✅تغییر قاب: نیاز به تغییر جهت قابها ندارد
✅برق مصرفی: ۲۲۰ ولت ۵۰ هرتز
✅قدرت مورد نیاز: ۴۰۰ وات
✅سیستم شفت : شفت بالای جداشونده
✅الکتروموتور: سه فاز ۴۰۰ وات بدنه آلومینیوم
✅سیستم انتقال قدرت از الکتروموتور به شفت: پولی و تسمه
✅حجم مخزن دستگاه برای ذخیره عسل: ۹۰ کیلوگرم ( نزدیک ۳٫۵ حلب)
✅بلبرینگ و یاتاقان: دارای یک رولبیرینگ کنترل وزن عمودی. دو بلبرینگ شعایی و یک یاتاقان خود تنظیم (مجموعا چهار بیرینگ)
✅قابل استفاده با موتور صحرایی.
✅قدرت موتور صحرایی مورد نیاز: یک کیلووات و بالاتر (دارای سیستم تنظیم ولتاژ اتوماتیک)
✅کنترل دور الکترونیکی و تغییر جهت چرخش با استفاده از تکنولوژی اینورتر
ابعاد دستگاه اکستراکتور برقی ۸ قاب ES080A
✅ ارتفاع:۱۰۰ سانتیمتر
✅ قطر مخزن: ۸۰ سانتیمتر
✅ قطردربیشترین نقطه: ۱۰۰ سانتیمتر
✅ وزن: ۸۰ کیلوگرم

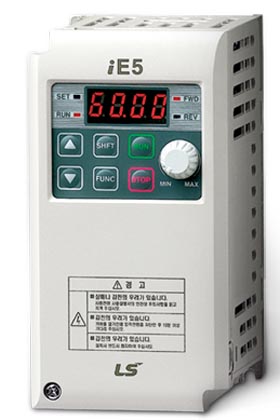

آشنایی با تکنولوژی اینورتر
مجموعه کنترل دور از قسمتهای اساسی اکستراکتور بشمار می رود. بسته به نوع و غلظت عسل، دما، وزن و استحکام موم شان، لازم است تا دستگاه بتواند در دورهای مختلفی کار کرده و نبود سیستم کنترل دور نقص بزرگی برای آن محسوب خواهد شد. خیلی پیش می آید که بعلت هموزن نبودن قابها نمیتوان دستگاه را در دورهای بالا و نامی دستگاه بکار گرفت. درحالیکه با وجود کنترل دور پیوسته، می توان با پایین آوردن دور، این مشکل را براحتی حل کرد.
در بین مکانیزمهای کنترل دور، پیشرفته ترین و در عین حال با دوام ترین و ارزان ترین سیستمها، سیستم اینورتر را می توان نام برد.( البته استفاده از سیستم DC نیز قبلا مرسوم بوده ولی امروزه عملا برچیده شده است.)
عملا با انتخاب یک اینورتر مناسب، می شود برای همیشه از دردسرهای گیربکس خلاص شد. ضمن اینکه گیربکسها فقط کاهش دور دارند نه کنترل دور.
اینورتر با کنترل ولتاژ و فرکانس ورودی الکتروموتور، دور آنرا کنترل می کند. محدوده این کنترل می تواند از سرعت صفر شروع و به هر دور مناسب اکستراکتور پایان یابد.
برخی از محاسن اینورتر به اختصار، عبارتند از:
- کنترل دور پیوسته که به کاربر اجازه می دهد در هر دور دلخواه دستگاه را بهر ه برداری نماید.
- راه اندازی و کارکرد نرم الکتروموتور، حذف شوک های الکتریکی به موتور،
- کاهش فوق العاده مصرف برق
- امکان تقویت گشتاور راه اندازی موتور
- امکان ایجاد ترمز روی موتور
- تعمیرات و نگهداری ساده
- وزن و حجم کم
